Технічні характеристики
|
Параметр |
Специфікація |
|---|---|
|
Стандартний |
DIN EN ISO 13337:2009 |
|
Тип продукту |
Шліцевий пружинний штифт, легкий режим роботи |
|
Дизайн |

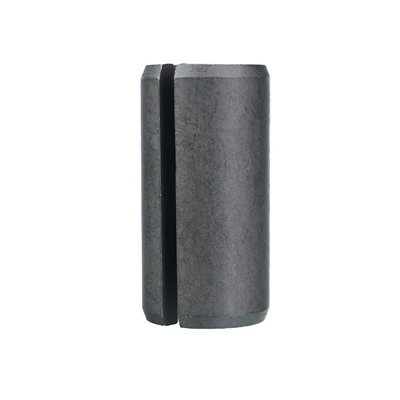

Циліндричний корпус з поздовжнім шліцом |
|
Номінальний діаметр |
2–50 мм |
|
Стандартні діаметри |
2, 2.5, 3, 3.5, 4, 4.5, 5, 6, 8, 10, 12, 13, 14, 16, 18, 20, 21, 25, 28, 30, 35, 40, 45, 50 mm |
|
Матеріали |
Сталь, аустенітна нержавіюча сталь, мартенситна нержавіюча сталь |
|
Довжина |
Стандартна довжина згідно ISO 13337 |
|
Допуск на довжину |
L Менше або дорівнює 10 мм: ±0,25 мм; 10 < L Менше або дорівнює 50 мм: ±0,5 мм; 50 < L Менше або дорівнює 200 мм: ±0,75 мм |
|
Рекомендований допуск до отворів |
H12 |
|
Стан поверхні |
Натуральне покриття із захисним мастилом, якщо інше не домовлено |
|
Випробування на міцність на зсув |
Відповідно до ISO 8749 |
|
Налаштування |
Інші вимоги до матеріалів та виробів за домовленістю |
Міцність на зсув і несучі характеристики
Подвійна міцність на зсув
Стандарт встановлює мінімальні вимоги до подвійної міцності на зсув для відповідних розмірів штифтів і матеріалів. Ці значення допомагають інженерам оцінити придатність штифта для механічних з’єднань.
Вибір навантаження на основі діаметра
Більший діаметр шпильки зазвичай забезпечує більший опір зсуву. Однак при остаточному виборі слід також враховувати міцність сполучних компонентів і доступну товщину матеріалу.
Спосіб проектування
Вирівнювання отворів, опорні поверхні, зазор між компонентами та розподіл навантаження можуть впливати на фактичну продуктивність. Правильно розроблені з’єднання допомагають зменшити нерівномірне навантаження та передчасний вихід штифта з ладу.
Перевірка конкретної програми
Для вузлів, що піддаються повторним навантаженням, ударам або вібрації, покупці повинні оцінити умови експлуатації на додаток до мінімальних вимог стандарту до зсуву.
Перевірка якості та послідовність виробництва
Перевірка розмірів
Перевірте номінальний діаметр, довжину штифта, розміри, пов’язані з пазами, геометрію фаски та застосовні допуски відповідно до погодженої специфікації.
Перевірка матеріалу
Підтвердьте вказану категорію матеріалу та відповідні вимоги до матеріалів. При необхідності документація на матеріали може бути узгоджена перед виробництвом.
Візуальна перевірка якості
Перевірте наявність видимих тріщин, задирок, деформацій і дефектів поверхні, які можуть вплинути на роботу, вставлення або збірку.
Механічні випробування та контроль партій
Якщо вказано, перевірте механічні характеристики за допомогою відповідного методу випробування та узгоджених критеріїв прийнятності. Ідентифікація партії та записи перевірок можуть підтримувати відстеження та повторювати замовлення.
FAQ
Як вибрати правильну довжину пружинного штифта з пазом?
Необхідна довжина залежить від товщини компонентів, які з’єднуються, доступного простору для встановлення та від того, чи повинен штифт розташовуватися врівень із поверхнею компонента чи виступати за її межі. Перед замовленням перевірте складальне креслення та відповідні стандартні розміри.
Чи можна встановлювати пружинні штифти в глухі отвори?
Так, за умови, що отвір має достатню глибину, а спосіб встановлення дозволяє штифту досягти необхідного положення. Глибина отвору повинна відповідати довжині шпильки та простору, необхідному для правильного введення. У проекті зборки також слід враховувати, як буде видалятися штифт, якщо в майбутньому буде потрібно технічне обслуговування.
Чи потрібні різьбові отвори для пружинних штифтів із пазом ISO 13337?
Ні. Пружинні штифти з прорізами зазвичай встановлюються в прості отвори відповідного розміру. Їх еластична структура створює радіальний контакт зі стінкою отвору, тому нитки зазвичай не потрібні для фіксації.
Чи можуть пружинні штифти з прорізами замінити штифти?
Не в кожному додатку. Пружинні штифти з прорізами забезпечують еластичне утримання, тоді як суцільні штифти зазвичай вибирають там, де потрібне жорстке розташування та точний контроль позиції. Вибір залежить від допусків вирівнювання, конструкції з’єднання, навантаження та прийнятності пружної деформації.
